XGN-12（SF24-12）氣體絕緣高壓交流金屬封閉開關設備（SF6充氣柜）

產品概述：XGN－12（SF24－12）氣體絕緣高壓交流金屬封閉開關設備（充氣柜）是采用先進的焊接、充氣、檢漏技術生產的新一代不銹鋼全封閉式充氣開關設備，其所有帶電部件都密封在充有六氟化硫氣體的不銹鋼殼體內。設備采用模塊化設計，既緊凄又可自由組合、擴展，可配置組合電器單元和斷路器單元。產品廣泛應用于城市電網的建設和改造，適用于分配電系統中環網供電和終端供電，也適于裝入預裝式變電站、配電站。具有全封閉、免維護、結構緊湊、可靠性高的特點。?使用環境█環境溫度：最高溫度：＋40℃，最低溫度：－35℃；█環境濕度：日平均相對濕度：≤95％，月平均相對濕度：≤90％；█海拔高度：不超過2000m；█地震烈度不超過8線；█使用場所無易燃和爆炸危險、無化學腐蝕性氣體以及無劇烈動；█若有特殊要求，請用戶與我公司聯系。?技術標準?技術參數??標準組合

所屬分類：

中高壓配電設備

關鍵詞：

配電設備、元器件

產品咨詢

產品描述

產品概述

XGN－12（SF24－12）氣體絕緣高壓交流金屬封閉開關設備（充氣柜）是采用先進的焊接、充氣、檢漏技術生產的新一代不銹鋼全封閉式充氣開關設備，其所有帶電部件都密封在充有六氟化硫氣體的不銹鋼殼體內。設備采用模塊化設計，既緊凄又可自由組合、擴展，可配置組合電器單元和斷路器單元。產品廣泛應用于城市電網的建設和改造，適用于分配電系統中環網供電和終端供電，也適于裝入預裝式變電站、配電站。具有全封閉、免維護、結構緊湊、可靠性高的特點。

使用環境

█ 環境溫度：最高溫度：＋40℃，最低溫度：－35℃；

█ 環境濕度：日平均相對濕度：≤95％，月平均相對濕度：≤90％；

█ 海拔高度：不超過2000m；

█ 地震烈度不超過8線；

█ 使用場所無易燃和爆炸危險、無化學腐蝕性氣體以及無劇烈動；

█ 若有特殊要求，請用戶與我公司聯系。

技術標準

GB/T1 1022-1999	《高壓開關設備和控制設備標準的共用技術要求》
GB3906-2006	《3.6kV~40.5kV交流金屬封閉開關設備和控制設備》
GB3804-2004	《3.6kV~40.5kV交流高壓負荷開關》
GB16926-1997	《交流高壓負荷開關一熔斷器組合電器》
DL/T791-2001	《戶內交流充氣式開關柜選用導則》
GB1984-2003	《高壓交流斷路器》
GB1985-2004	《高壓交流隔離開關和接地開關》
DL/T404-2007	《3.6kV~40.5kV交流金屬封閉開關設備和控制設備》
GB/T1 6927.1-1997	《高壓試驗技術第一部分：一般試驗要求》
GB/T1 1023-1989	《高壓開關設備六氟化硫氣體封閉試驗導則》

技術參數

序號	名稱		單位	參數
1	額定電壓		kV	12
2	額定電流		A	630
3	額定頻率		Hz	50
4	額定短時耐受電流		kA	20/25（真空開關）
5	額定短時耐受電流持續時間		s	3/4（真空開關）
6	額定峰值耐受電流		kA	50/63
7	額定短路開斷電流		kA	注1.2
8	額定短路關合電流		kA	50/63
9	額定有功負載開斷電流		A	630
10	額定閉環開斷電流		A	630
11	額定電纜充電開斷電流		A	10
12	額定轉移電流		A	1750
13	額定絕緣水平	1min 工頻耐受電壓（相間及相對地）	kV	65
		1min 工頻耐受電壓（斷口）	kV	79
		雷電沖擊耐受電壓（相間及相對地）	kV	75
		雷電沖擊耐受電壓（斷口）	kV	85
14	零表壓試驗			通過
15	機械壽命		次	5000（負荷開關），2000（接地開關），10000（真空開關）
16	防護等級			IP3X（柜體），IP67（氣室）

注：1 組合電器單元相關參數取決于熔斷器的參數值

2 斷路器單元相關參數取決于斷路器本身參數值

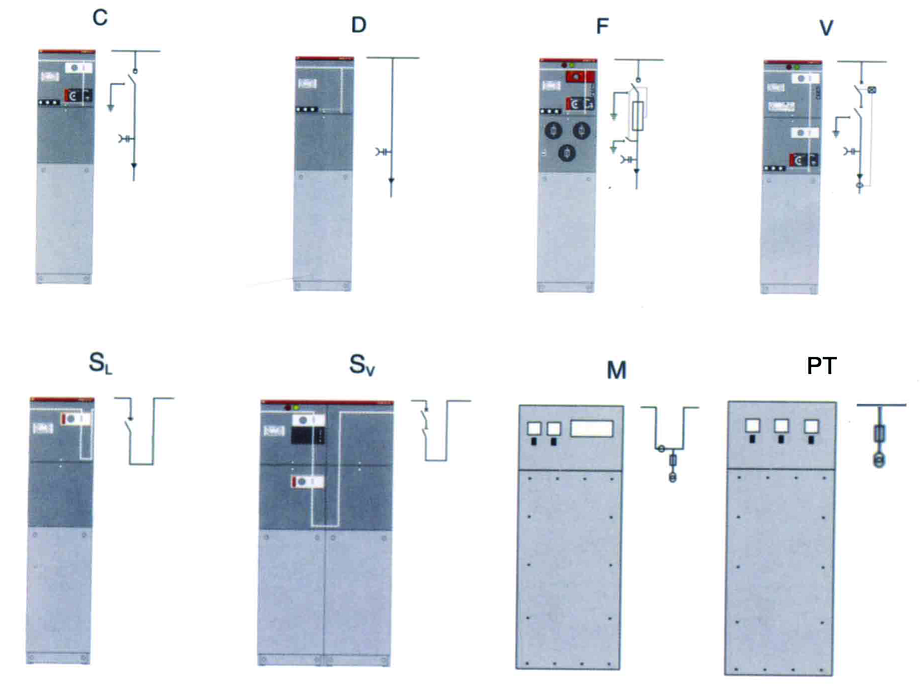

標準組合

C 負荷開關單元	（寬度=325mm）
D 電纜連接單元	（寬度=325mm）
F 負荷開關-熔斷器組合電器單元	（寬度=325mm）
V 真空開關單元	（寬度=325mm）
SL 母線分段開關單元（負荷開關）	（寬度=325mm）
Sv 母線分段開關單元（真空開關）	（寬度=325mm）
M 計量單元	（寬度=700mm）
PT 單元	（寬度=700mm）
