XGN15-12交流高壓金屬封閉開關設備
產品概述：XGN15－12交流高壓金屬封閉開關設備（SF8環網柜），適用于額定電壓12kV、額定電流630A環網供電系統中，可配置六氟化硫負荷開關及組合電器、斷路器（側裝VS1、VD4、HD4、EVY－12）、電流互感器、電壓互感器、避雷器等電器元件，具有外形美觀、結構簡潔、體積小、聯鎖可靠等特點?？蓮V泛應用于城市電網的建設和改造，適用于工礦企業、高層建筑、住宅小區、醫院、學校、公園等配電系統中，作為接受和分配電能之用，主要用于環網供電和終端供電，亦適于裝入預裝式變電站。?型號及含義
所屬分類：
關鍵詞：
配電設備、 元器件
產品咨詢
產品描述
產品概述
XGN15－12交流高壓金屬封閉開關設備（SF8環網柜），適用于額定電壓12kV、額定電流630A環網供電系統中，可配置六氟化硫負荷開關及組合電器、斷路器（側裝VS1、VD4、HD4、EVY－12）、電流互感器、電壓互感器、避雷器等電器元件，具有外形美觀、結構簡潔、體積小、聯鎖可靠等特點?？蓮V泛應用于城市電網的建設和改造，適用于工礦企業、高層建筑、住宅小區、醫院、學校、公園等配電系統中，作為接受和分配電能之用，主要用于環網供電和終端供電，亦適于裝入預裝式變電站。

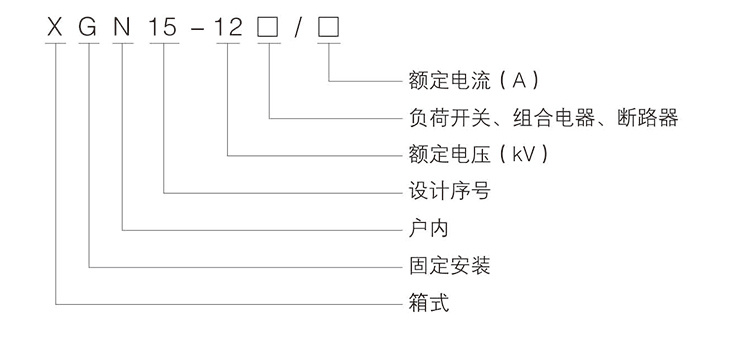

型號及含義
使用環境
█ 環境最高溫度不高于＋40℃，最低不低于－35℃，日平均值不超過＋35℃；
█ 環境日平均相對濕度：≤95％，月平均相對濕度：≤90％；
█ 海拔高度：普通型≤1000m，高海拔型≤4000m。
技術參數
| 項目 | 單位 | 參數 | |
| 額定電壓 | kV | 12 | |
| 額定電流 | A | 630 | |
| 短時工頻耐受壓 | 相間和對地 | kV | 42 |
| 斷口 | 48 | ||
| 額定雷電沖擊耐受電壓 | 相間和對地 | kV | 75 |
| 斷口 | 85 | ||
| 額定短時耐受電流 | kA | 20 | |
| 額定短時耐受電流持續時間 | S | 3 | |
| 額定峰值耐受電流 | kA | 50 | |
| 額定短路開斷電流 | kA | 組合電器，按熔斷器參數 | |
| 額定關合電流 | 50 | ||
| 額定轉移電流 | A | 1750 | |
| 接地回路短時耐受電流 | kA | 16 | |
| 接地回路額定短路耐受電流持續時間 | s | 1 | |
| 接地回路額定峰值耐受電流 | kA | 40 | |
| 接地開關關合電流 | kA | 40 | |
| 外殼防護等級 | IP4X | ||
| 柜體尺寸 | 柜寬 | mm | 375/500/750 |
| 柜深 | mm | 860 | |
| 柜高 | mm | 1600/1800/2000 | |
訂貨須知
用戶訂數時，應提供以下資料：
█ 主接線方案編號及單線系統圖、排列圖及平面布置圖；
█ 開關柜內的電器元件的型號、規格、數量；
█ 開關柜體的外形尺；
█ 備品備件的選用。
