XGN15-24(SF.XGN-24)交流高壓金屬封閉開關設備( SF6環網柜)

產品概述：XGN15－24（SF·XGN-24）型交流金屬封閉環網開關設備適用于額定壓24kV，額定電流630A及以下環網供電系統中，可配置ABB、施耐德原裝六氟化硫負荷開關、本公司SCM系列六氧化硫負荷開關、側裝斷路器、電流互感器、電壓互感器、避雷器等電器元件，具有外形美觀、結構簡單、體積小、聯鎖可靠等特點。該產品具備完善的接線方案，有多種結構和外形尺寸，適合使用于變電站、開關站、電線分接箱、戶外開閉所、預裝式變電站等。?型號及含義使用環境XGN16－2495－2交封環同開關音月于初定壓24瓶定電630以下環網供電系統中，可配置ABB、施耐德原裝六氟化硫負荷開關、本公司SCM系列六氧化硫負荷開關、鋇裝斷路器、電流瓦忌器、電壓互感器、避雷器等電器元件，具有外形美觀、結構簡單、體積小、聯鎖可等特點。該產品具備完的接線方案，有多種結構和外形尺寸，適合使用于變電站、開關站、電線分接箱戶外開閉所、預裝式變電站等。?技術參數項目單位參數額定電壓kV24額定雷電沖擊耐受電壓相間和對地kV125斷口1451min工頻耐受電壓相間和對地kV65斷口79額定頻率Hz50額定電流主母線A630/1250分支母線630額定短時耐受電流/持續時間主回路kA/s20/3接地回路20/2額定峰值耐受電流kA50額定開斷轉移電流（組合電器）A1500防護等級?IP4X負荷開關機械壽命次5000接地開關機械壽命次2000負荷開關柜mm柜寬：500/600/750柜深：1185柜高：2000/2200斷路器柜mm柜寬：800/1000柜深：1185柜高：2000/2200?訂貨須知

所屬分類：

中高壓配電設備

關鍵詞：

配電設備、元器件

產品咨詢

產品描述

產品概述

XGN15－24（SF·XGN-24）型交流金屬封閉環網開關設備適用于額定壓24kV，額定電流630A及以下環網供電系統中，可配置ABB、施耐德原裝六氟化硫負荷開關、本公司SCM系列六氧化硫負荷開關、側裝斷路器、電流互感器、電壓互感器、避雷器等電器元件，具有外形美觀、結構簡單、體積小、聯鎖可靠等特點。該產品具備完善的接線方案，有多種結構和外形尺寸，適合使用于變電站、開關站、電線分接箱、戶外開閉所、預裝式變電站等。

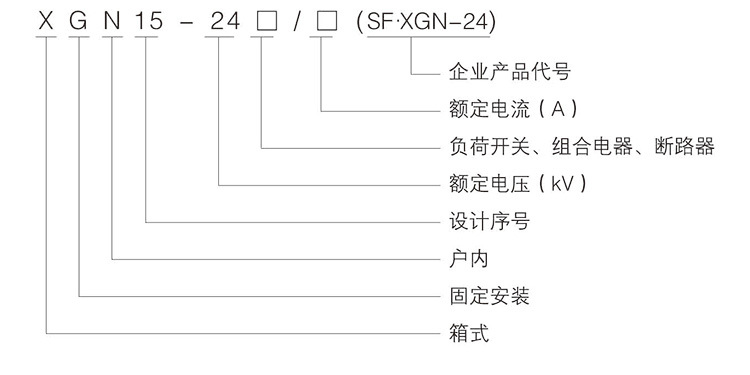

型號及含義

使用環境

█ 環境最高溫度不高于＋40℃，最低不低于－35℃，日平均值不超過＋35℃；

█ 環境日平均相對濕度：≤95％，月平均相對濕度：≤90％；

█ 海拔高度：普通型≤1000m，高海拔型≤4000m。

技術參數

項目		單位	參數
額定電壓		kV	24
額定雷電沖擊耐受電壓	相間和對地	kV	125
	斷口		145
1min 工頻耐受電壓	相間和對地	kV	65
	斷口		79
額定頻率		Hz	50
額定電流	主母線	A	630/1250
	分支母線		630
額定短時耐受電流/持續時間	主回路	kA/s	20/3
	接地回路		20/2
額定峰值耐受電流		kA	50
額定開斷轉移電流（組合電器）		A	1500
防護等級			IP4X
負荷開關機械壽命		次	5000
接地開關機械壽命		次	2000
負荷開關柜		mm	柜寬：500/600/750 柜深：1185 柜高：2000/2200
斷路器柜		mm	柜寬：800/1000 柜深：1185 柜高：2000/2200
