GCK低壓抽出式開關柜

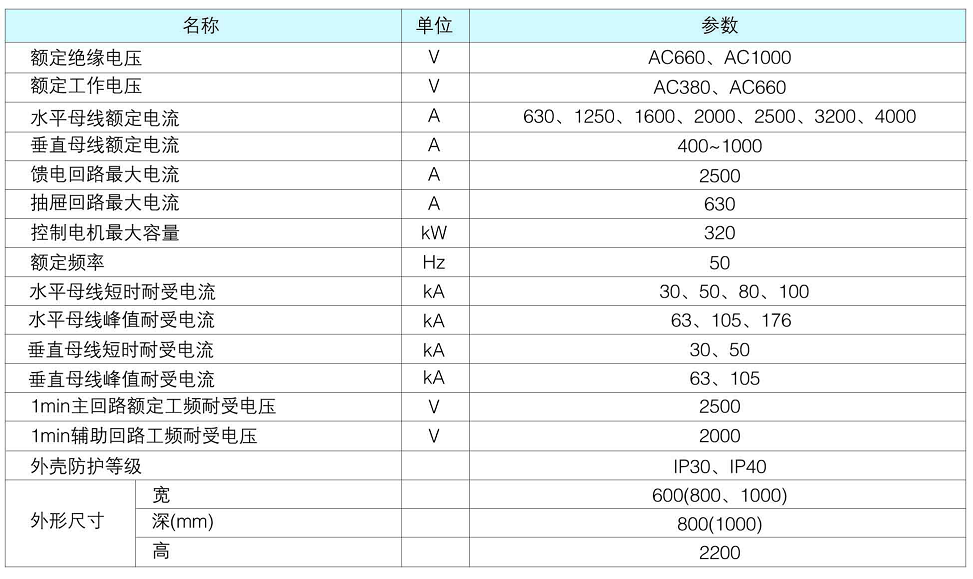

產品概述GCK系列低壓抽出式開關柜由動力配電中心（PC）柜和電動機控制中心（MCC）二部分組成。適用于發電廠、變電站、工礦企業等電力用戶，作為額定頻率為5OHz、最大工作電壓660V、最大工作電流4000A的配電系統中，作為動力配電、電動機控制及照明等配電設備的電能轉換分配控制之用。本系列產品具有分?jǐn)嗄芰Ω?、動熱穩定性好、結構先進合理、電氣方案切合實際，系列性、通用性強，各種方案單元任意組合，一臺柜體所容納的回路較多，節約占地面積、外形美觀，防護等級高，安全可靠，維護方便等優點。產品符合GB7251－2005《低壓成套開關和控制設備》和ZBK36001－89《低壓抽出式成套開關設備》等相關標準。?產品特點█拼裝式組合結構，基本骨架采用專用型材，拼裝而成；█柜體骨架，零件外尺寸以及開孔尺寸按基本摸數E＝20mm倍數變化；█在MCC方案中，柜內部分成五個區域（室）：水平母線區、垂直母線區、功能單元區、電纜室、中性母線接地母線區，各區互相隔離，保證線路正常運行，有效地防止故障擴大；█由于框架的所有結構均以螺釘緊固連接而成，避免了焊接變形和應力，提高了精度；█零部件通用性強，適用性好，標準化程度高；█功能單元（抽）的抽出，插入為杠桿操作，加上配置滾動軸承，使操作輕便、可靠。?使用環境█周圍空氣溫度不高于+40℃、不低于－5℃。且24小時內平均溫度不高于＋35℃。超過時，需根據實際情況降容運行；█戶內使用，使用地點海拔高度不得超過2000m；█空氣相對濕度為＋40℃時不超過50％，在較低溫度時允許有較大的相對濕度；█裝置安裝時與垂直面的傾斜度不超過5°，且整組柜列相對平整（符合GBJ232-82標準）；█裝置應安裝在無劇烈震動的沖擊以及不足以使電器元件受到不應有的腐蝕的場所；█用戶有特殊要界時，可以我公司協商解決。?技術參數?訂貨須知用戶訂貨時應提供以下資料：█一次回路方案及單線系統圖；█二次回路原理圖；█設備的排列圖和配電室的平面布置圖；█提供水平母線的工作電流和短路電流；█電器元件的詳細規格和數量；█提供回路的使用名稱，如不提供，制造廠僅提供空白符號牌；█外殼的防護等級（IP30，IP40），柜底是否要封閉，如不注明，則為IP30，柜底不封閉；█柜體的材質，如不注明，則由制造廠選定；█柜體顏色；█其他特殊要求同制造廠協商。

所屬分類：

低壓開關設備

關鍵詞：

配電設備、元器件

產品咨詢

產品描述

產品概述

GCK系列低壓抽出式開關柜由動力配電中心（PC）柜和電動機控制中心（MCC）二部分組成。適用于發電廠、變電站、工礦企業等電力用戶，作為額定頻率為5OHz、最大工作電壓660V、最大工作電流4000A的配電系統中，作為動力配電、電動機控制及照明等配電設備的電能轉換分配控制之用。

本系列產品具有分?jǐn)嗄芰Ω?、動熱穩定性好、結構先進合理、電氣方案切合實際，系列性、通用性強，各種方案單元任意組合，一臺柜體所容納的回路較多，節約占地面積、外形美觀，防護等級高，安全可靠，維護方便等優點。

產品符合GB7251－2005《低壓成套開關和控制設備》和ZBK36001－89《低壓抽出式成套開關設備》等相關標準。
